Как надежный поставщик накладных ультразвуковых расходомеров, я понимаю важность точной настройки параметров этих устройств для обеспечения оптимальной производительности. В этом сообщении блога я поделюсь некоторыми соображениями о том, как эффективно регулировать параметры накладного ультразвукового расходомера.
Понимание основ накладных ультразвуковых расходомеров
Накладные ультразвуковые расходомеры — это неинтрузивные устройства, которые измеряют расход жидкости в трубе без необходимости прямого контакта с жидкостью. Они работают, посылая ультразвуковые сигналы через стенку трубы и измеряя время, необходимое сигналам для прохождения вверх и вниз по течению. Разница во времени прохождения используется для расчета скорости потока жидкости.
Ключевые параметры для настройки
1. Параметры трубы
- Материал трубы: Различные материалы труб имеют разные акустические свойства, что может повлиять на передачу ультразвуковых сигналов. Вам необходимо точно ввести материал трубы (например, сталь, ПВХ или медь) в расходомер. Эта информация помогает счетчику компенсировать затухание сигнала и изменения времени прохождения, вызванные материалом трубы.
- Диаметр трубы: Диаметр трубы является важнейшим параметром. Неправильная установка диаметра трубы может привести к существенным ошибкам измерения расхода. Точно измерьте диаметр трубы с помощью соответствующих инструментов и введите значение в настройки расходомера.
- Толщина стенки трубы: Толщина стенки трубы также влияет на ультразвуковой сигнал. Более толстые стены могут привести к большему затуханию сигнала. Точно измерьте толщину стенки и введите ее в расходомер, чтобы обеспечить точность измерений.
2. Параметры жидкости
- Тип жидкости: Разные жидкости имеют разные акустические характеристики. Например, вода и масло имеют разную скорость звука. Вам необходимо выбрать правильный тип жидкости в настройках расходомера. Если жидкость представляет собой смесь или имеет особые свойства, вам может потребоваться обратиться к акустическим данным жидкости, чтобы внести соответствующие корректировки.
- Температура жидкости: Температура жидкости влияет на ее плотность и скорость звука. Большинство накладных ультразвуковых расходомеров позволяют вводить температуру жидкости. Таким образом, расходомер может компенсировать вызванные температурой изменения скорости звука и обеспечивать более точные измерения расхода.
3. Параметры установки датчика
- Расстояние между датчиками: Расстояние между двумя ультразвуковыми датчиками имеет решающее значение. Правильное расстояние между датчиками определяется диаметром трубы и методом установки. Следуйте рекомендациям производителя, чтобы обеспечить установку датчиков на правильном расстоянии. Неправильное расстояние между датчиками может привести к неточным измерениям или даже к потере сигнала.
- Угол установки датчика: Датчики должны быть установлены на трубе под правильным углом. Обычно датчики устанавливаются в определенной конфигурации (например, V-метод или Z-метод) в зависимости от диаметра трубы и условий жидкости. Убедитесь, что датчики выровнены правильно, чтобы обеспечить оптимальную передачу и прием сигнала.
Шаги регулировки
Шаг 1: Начальная настройка
- Включите накладной ультразвуковой расходомер и дайте ему инициализироваться.
- Введите параметры трубы (материал, диаметр, толщина стенки) и параметры жидкости (тип, температура) в меню счетчика. Обычно доступ к меню можно получить с помощью клавиатуры счетчика или подключенного программного интерфейса.
Шаг 2: Установка датчика
- Очистите поверхность трубы, где будут установлены датчики, чтобы обеспечить хорошую акустическую связь.
- Нанесите на поверхности датчика подходящий связующий агент (например, ультразвуковой гель).
- Установите датчики на трубу в соответствии с рекомендуемым расстоянием и углом. Используйте монтажные кронштейны или зажимы, входящие в комплект расходомера, чтобы закрепить датчики на месте.
Шаг 3: Оптимизация сигнала
- После установки датчиков проверьте уровень и качество сигнала на дисплее расходомера. Если сигнал слабый или нестабильный, возможно, вам придется отрегулировать положение датчика, угол или связующий агент.
- Некоторые расходомеры имеют функцию оптимизации сигнала, которая позволяет автоматически корректировать настройки датчика для улучшения качества сигнала. Следуйте инструкциям в руководстве пользователя, чтобы использовать эту функцию.
Шаг 4: Калибровка
- Как только сигнал станет стабильным, выполните калибровку расходомера. Калибровка предполагает сравнение показаний счетчика с известным расходом. Для выполнения калибровки можно использовать калиброванный расходомер или установку для калибровки расхода.
- Большинство расходомеров позволяют вводить калибровочные коэффициенты в настройки расходомера, чтобы исправить любые ошибки измерения.
Устранение неполадок и точная настройка
- Если расходомер не дает точных показаний, проверьте следующее:
- Установка датчика: Убедитесь, что датчики правильно установлены и выровнены. Проверьте наличие ослабленных соединений и повреждений датчиков.
- Условия труб: Проверьте наличие препятствий, изгибов или изменений диаметра трубы вблизи места установки датчика. Эти факторы могут повлиять на профиль потока и точность измерения.
- Помехи сигнала: Ищите любые источники электромагнитных помех рядом с расходомером. Переместите счетчик или датчики подальше от источников помех, таких как двигатели или линии электропередачи.
Наши предложения продуктов

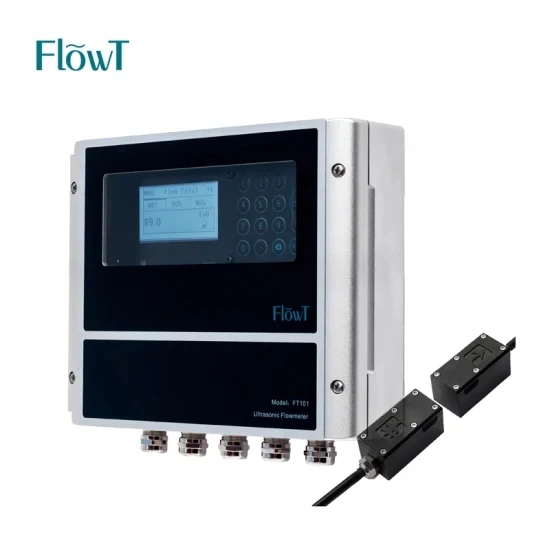

Мы предлагаем широкий ассортимент накладных ультразвуковых расходомеров для удовлетворения различных требований применения. Например, нашFLOWT OEM DN25-DN1200mm Китай Настенный ультразвуковой расходомер воды Цена, Ультразвуковой расходомерподходит для измерения расхода воды в различных промышленных и коммерческих целях. Он отличается высокой точностью, простотой установки и надежностью.
Еще один продукт – нашУльтразвуковой расходомер воды DN25~DN5000, который предназначен для труб большого диаметра и приложений с высоким расходом. Он обеспечивает точное и стабильное измерение расхода даже в суровых условиях.
У нас также естьНеинтрузивный расходомерварианты, которые предлагают неинвазивную установку и простоту обслуживания. Эти расходомеры идеально подходят для применений, где прямой контакт с жидкостью невозможен или нежелателен.
Свяжитесь с нами для покупки и консультации
Если вы заинтересованы в наших накладных ультразвуковых расходомерах или вам нужна дополнительная информация о настройке параметров и выборе продукта, пожалуйста, свяжитесь с нами. Наши опытные команды продаж и технической поддержки готовы помочь вам с вашими конкретными потребностями. Мы можем предоставить подробные характеристики продукта, цены и рекомендации по установке, чтобы помочь вам принять правильное решение.
