Привет! Как поставщик ультразвуковых расходомеров, я очень рад узнать, как работают эти изящные устройства. Ультразвуковые расходомеры становятся все более популярными в различных отраслях промышленности, и не зря. Они предлагают неинтрузивный, точный и эффективный способ измерения расхода жидкостей.
Основы ультразвуковых расходомеров
Начнем с основ. Ультразвуковые расходомеры используют ультразвуковые волны для измерения расхода жидкости. Существует два основных типа: транзитно-временной и допплеровский.
Ультразвуковые расходомеры Transit-Time
Транзитно-временные расходомеры работают по принципу, что время, необходимое ультразвуковой волне для прохождения через жидкость, зависит от потока этой жидкости. Эти счетчики имеют два преобразователя, которые могут как отправлять, так и принимать ультразвуковые сигналы. Один преобразователь посылает ультразвуковой импульс вверх по потоку (против потока жидкости), а другой — вниз по потоку (по направлению потока жидкости).
Когда жидкость не течет, время, необходимое ультразвуковой волне для прохождения от одного преобразователя к другому, одинаково как в восходящем, так и в нисходящем направлении. Но когда жидкость начинает течь, волна, идущая вниз по течению, получает импульс от потока и быстрее достигает приемного преобразователя. С другой стороны, волне, идущей вверх по течению, приходится бороться с потоком, поэтому ей требуется больше времени, чтобы достичь приемного преобразователя.
Разница во времени прохождения восходящих и нисходящих волн прямо пропорциональна скорости течения жидкости. Измеряя эту разницу во времени, расходомер может рассчитать расход жидкости. Этот тип расходомера отлично подходит для чистых жидкостей с низким уровнем взвешенных частиц или пузырьков, таких как вода в муниципальной системе водоснабжения.
Например, если вы ищетеЭффективный и удобный измеритель расхода воды, ультразвуковой расходомер времени прохождения может быть идеальным выбором. Он может точно измерять расход воды в трубах без необходимости врезания в трубу, что экономит много времени и денег на монтаже.
Доплеровские ультразвуковые расходомеры
Доплеровские расходомеры работают по другому принципу. Они полагаются на эффект Доплера, который представляет собой изменение частоты волны, когда источник волны или наблюдатель находится в движении. В случае ультразвукового доплеровского расходомера расходомер посылает ультразвуковую волну в жидкость. Эта волна отражается от частиц или пузырьков, взвешенных в жидкости, и затем принимается счетчиком.
Когда жидкость течет, частота отраженной волны меняется. Величина сдвига частоты связана со скоростью частиц или пузырьков в жидкости, которая считается такой же, как скорость самой жидкости. Расходомер измеряет этот сдвиг частоты и использует его для расчета расхода.
Доплеровские расходомеры идеально подходят для жидкостей, содержащих значительное количество взвешенных твердых частиц или пузырьков, таких как сточные воды или шламы. Однако они не столь точны, как транзитно-временные расходомеры для чистых жидкостей.
Установка и настройка
Одна из замечательных особенностей ультразвуковых расходомеров заключается в том, что их относительно легко установить. Для хомута – на ультразвуковых расходомерах даже врезаться в трубу не нужно. Вы просто прикрепляете датчики к внешней стороне трубы на соответствующем расстоянии и под нужным углом. Это делает их популярным выбором для случаев, когда перекрытие потока или врезка трубы невозможны.
Перед установкой расходомера необходимо убедиться, что труба находится в хорошем состоянии и что жидкость в трубе подходит для типа расходомера, который вы используете. Также необходимо измерить диаметр трубы и выбрать правильное место установки. Для обеспечения точных измерений это место должно находиться вдали от любых нарушений потока, таких как колена, клапаны или насосы.
После установки датчиков необходимо откалибровать расходомер. Обычно это предполагает ввод в счетчик некоторых параметров, таких как диаметр трубы, тип жидкости и расстояние установки между датчиками. После калибровки расходомер готов начать измерение расхода.
Преимущества ультразвуковых расходомеров
Использование ультразвуковых расходомеров имеет ряд преимуществ. Во-первых, они неинтрузивны, то есть не вступают в прямой контакт с жидкостью. Это снижает риск загрязнения и износа счетчика. Это также делает их пригодными для применений, где жидкость является коррозийной или опасной.
Во-вторых, ультразвуковые расходомеры отличаются высокой точностью. Они могут обеспечить точные измерения расхода в широком диапазоне скоростей потока. Это делает их полезными во многих отраслях промышленности, включая очистку воды, добычу нефти и газа и химическую переработку.
Еще одним преимуществом является то, что они имеют низкий перепад давления. В отличие от некоторых других типов расходомеров, ультразвуковые расходомеры не ограничивают поток жидкости, поэтому потеря давления в трубе очень незначительна. Это может сэкономить энергию и снизить эксплуатационные расходы.
Для систем автоматизации зданий и систем отопления, вентиляции и кондиционирования воздухаРемешок на высокой точности ультразвукового расходомера воды для автоматизации здания HVACможет быть отличным вариантом. Он может точно измерять расход воды в системе, что важно для поддержания эффективности системы HVAC.
Техническое обслуживание и устранение неполадок
Ультразвуковые расходомеры обычно требуют минимального обслуживания. Тем не менее, важно регулярно проверять датчики на наличие признаков повреждения или износа. Вам также необходимо убедиться, что установка по-прежнему надежна и что счетчик откалиброван правильно.
Если у вас возникнут какие-либо проблемы с расходомером, такие как неточные измерения или потеря сигнала, вы можете проверить несколько вещей. Сначала убедитесь, что датчики правильно прикреплены к трубе и между датчиками и трубой имеется хороший контакт. Также следует проверить кабельные соединения, чтобы убедиться в их надежности.
Если проблема не устранена, это может быть связано с проблемами с жидкостью, например изменением концентрации взвешенных частиц или пузырьков. В этом случае вам может потребоваться отрегулировать настройки расходомера или рассмотреть возможность использования расходомера другого типа.
Приложения
Ультразвуковые расходомеры используются в самых разных областях. В сфере водоснабжения и водоотведения они используются для измерения расхода воды в трубах, контроля расхода воды и обнаружения утечек. В нефтегазовой отрасли они используются для измерения расхода сырой нефти, нефтепродуктов и природного газа.
В пищевой промышленности и производстве напитков ультразвуковые расходомеры используются для измерения расхода жидкостей, таких как молоко, сок и пиво. Они также используются в фармацевтической промышленности для измерения потока химических веществ и лекарств.

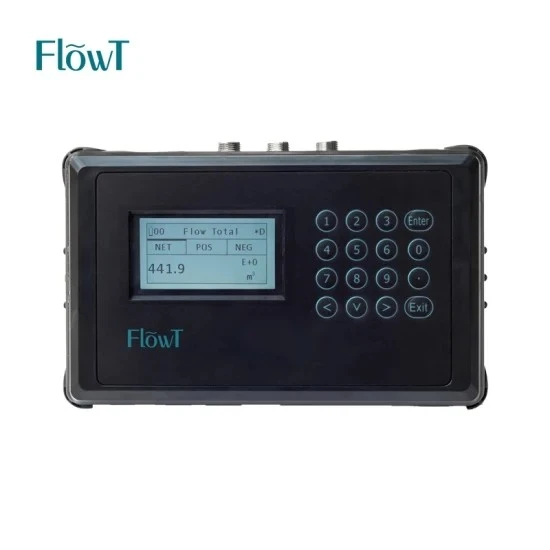

Для тех, кому нужен портативный вариант, естьРучной ультразвуковой расходомер с двумя датчикамиэто отличный выбор. Он позволяет быстро и легко измерить скорость потока в разных местах.
Почему стоит выбрать наши ультразвуковые расходомеры
Как поставщик ультразвуковых расходомеров, мы предлагаем высококачественную, надежную и точную продукцию. Наши расходомеры предназначены для удовлетворения потребностей различных отраслей промышленности и применений. У нас есть команда экспертов, которые помогут вам выбрать расходомер, соответствующий вашим конкретным требованиям, а также предоставят вам поддержку при установке и калибровке.
Если вы заинтересованы в покупке ультразвукового расходомера или у вас есть какие-либо вопросы о том, как работают наши продукты, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти лучшее решение для ваших потребностей в измерении расхода. Независимо от того, являетесь ли вы малым предприятием или крупной корпорацией, мы можем предоставить вам продукты и услуги, необходимые для обеспечения точного и эффективного измерения расхода.
Ссылки
- «Справочник по измерению расхода: промышленные образцы и применения», Ричард В. Миллер
- «Ультразвуковые расходомеры: принципы и применение» различных авторов в области исследований в области измерения расхода.
