В области измерения жидкостей магнитные расходомеры, часто называемые магнитометрами, стали надежным и широко используемым решением. Как известный поставщик магнитных счетчиков, я рад углубиться в тему того, что такое выходной сигнал магнитных счетчиков и как он играет решающую роль в различных отраслях промышленности.
Понимание основ магнитных счетчиков
Магнитные расходомеры работают по принципу закона электромагнитной индукции Фарадея. Когда проводящая жидкость протекает через магнитное поле, создаваемое магнитометром, индуцируется напряжение. Это индуцированное напряжение прямо пропорционально скорости потока жидкости. Затем магнитометр обрабатывает это наведенное напряжение, чтобы генерировать сигнал, который представляет скорость потока жидкости.
Основные компоненты магнитметра включают измерительную трубку, пару катушек для создания магнитного поля и электроды для обнаружения наведенного напряжения. Измерительная трубка спроектирована таким образом, чтобы через нее могла проходить проводящая жидкость. На катушки подается переменный или постоянный ток для создания магнитного поля, перпендикулярного направлению потока жидкости. Когда проводящая жидкость движется через это магнитное поле, электроды улавливают индуцированное напряжение, которое служит основным входом для блока обработки сигналов измерителя.
Типы выходных сигналов
Существует несколько типов выходных сигналов, которые могут обеспечивать магнитные счетчики, каждый из которых имеет свои преимущества и области применения.
Аналоговые выходы
Одним из наиболее распространенных выходных сигналов является аналоговый выход, обычно в виде токовой петли 4–20 мА. В системе 4–20 мА ток 4 мА представляет собой нулевой расход, а ток 20 мА представляет собой максимальный расход в диапазоне счетчика. Этот тип вывода широко используется, поскольку его относительно просто реализовать и его можно легко передавать на большие расстояния без существенного ухудшения качества сигнала.
Сигнал 4–20 мА также в определенной степени невосприимчив к электрическим помехам, что делает его пригодным для промышленных условий, где может быть много электромагнитных помех. Например, на химическом заводе, где имеется множество электродвигателей и другого оборудования, генерирующего шум, аналоговый выход 4–20 мА магнитометра может точно передавать информацию о расходе в диспетчерскую или систему мониторинга.
Другой вариант аналогового выхода — сигнал напряжения 0–10 В постоянного тока. Подобно токовой петле 4–20 мА, сигнал 0–10 В постоянного тока представляет расход, причем 0 В соответствует нулевому расходу, а 10 В соответствует максимальному расходу. Однако сигналы напряжения более чувствительны к шуму и потере сигнала на больших расстояниях по сравнению с сигналами тока. Поэтому они обычно используются в приложениях, где расстояние между магнитомером и приемным устройством относительно невелико.
Цифровые выходы
Помимо аналоговых выходов, магнитомеры могут также обеспечивать цифровые выходы. Одним из наиболее популярных протоколов цифровой связи является Modbus. Modbus — это протокол открытого стандарта, который позволяет передавать данные между различными устройствами, такими как измеритель магнитного поля и программируемый логический контроллер (ПЛК) или система диспетчерского управления и сбора данных (SCADA).
С помощью Modbus магнитомер может передавать подробную информацию о расходе, суммарном расходе и других параметрах в цифровом формате. Эти цифровые данные могут быть легко обработаны и проанализированы приемным устройством, что позволяет более точно контролировать и контролировать поток жидкости. Например, на водоочистной станции ПЛК может использовать данные, передаваемые по Modbus от магнитного счетчика, для регулировки потока химикатов на основе фактического расхода воды.
Другой вариант цифрового вывода — Profibus, протокол полевой шины, обычно используемый в промышленной автоматизации. Profibus обеспечивает высокоскоростную передачу данных и подходит для приложений, где требуются данные в реальном времени. Это обеспечивает плавную интеграцию магнитометров в сложные промышленные системы управления, обеспечивая эффективную работу и управление процессами потока жидкости.
Важность вывода сигнала в различных отраслях промышленности
Выходной сигнал магнитных счетчиков имеет первостепенное значение в различных отраслях промышленности.
Очистка воды и сточных вод
В сфере водоснабжения и очистки сточных вод точное измерение расхода имеет важное значение для правильной работы и управления. Счетчики Mag широко используются для измерения расхода воды в водозаборных трубах, распределительных сетях и отводах сточных вод. Выходной сигнал этих магнитных счетчиков используется для управления потоком воды, мониторинга потребления и обеспечения соблюдения экологических норм.
Например, на водоочистной станции аналоговый выход 4–20 мА магнитного счетчика можно использовать для управления скоростью насосов. Если скорость потока слишком низкая, скорость насоса можно увеличить для поддержания необходимого расхода. И наоборот, если скорость потока слишком высока, скорость насоса может быть снижена. Цифровые выходы, такие как Modbus или Profibus, можно использовать для передачи данных в центральную систему управления для мониторинга и анализа в реальном времени. Вы можете узнать больше о нашемМагнитный расходомер для измерения воды с калибровкойкоторый обеспечивает точные выходные сигналы для приложений измерения воды.
Химическая обработка
В химической перерабатывающей промышленности магнитометры используются для измерения расхода различных химических веществ, в том числе агрессивных и абразивных жидкостей. Выходной сигнал этих магнитометров имеет решающее значение для обеспечения правильной пропорции химикатов в процессе. Например, в химической реакции, когда два химиката необходимо смешать в определенном соотношении, выходной сигнал магнитометров, измеряющих расход каждого химиката, можно использовать для управления клапанами и насосами для поддержания правильного соотношения.
Способность магнитных счетчиков обеспечивать надежный выходной сигнал в агрессивных химических средах обусловлена их неинтрузивной конструкцией и использованием коррозионностойких материалов. Цифровые выходы, в частности, полезны на химических перерабатывающих заводах, поскольку они могут предоставлять подробную информацию о скорости потока и других параметрах, позволяя точно контролировать химические процессы.
Еда и напитки
В пищевой промышленности и производстве напитков магнитные счетчики используются для измерения расхода жидкостей, таких как молоко, сок и пиво. Выходной сигнал этих магнитных счетчиков используется для управления процессом наполнения, обеспечения точного серийного производства и поддержания качества продукции.

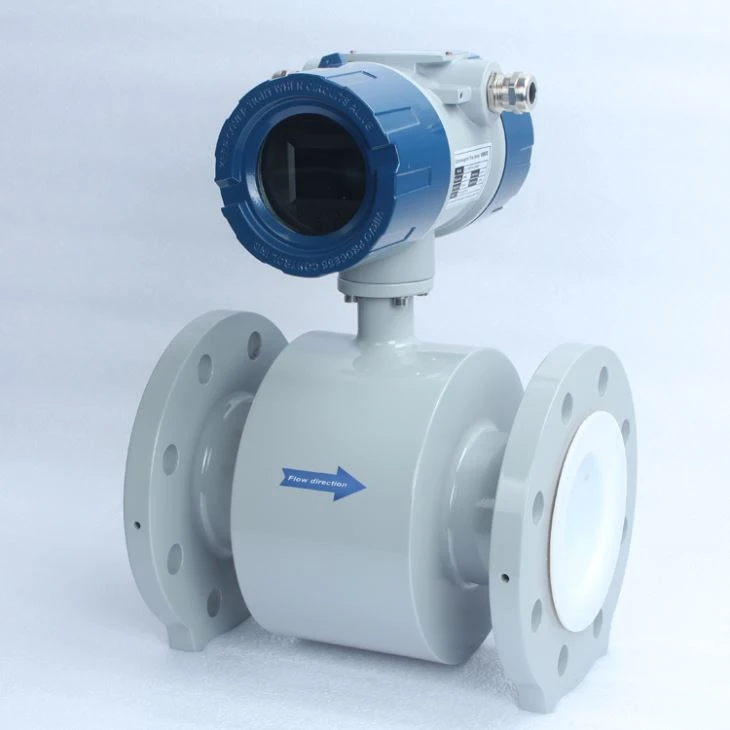

Например, на заводе по розливу пива магнитный счетчик с аналоговым выходом 4–20 мА может использоваться для контроля количества пива, разлитого в каждую бутылку. Цифровые выходы можно использовать для записи производственных данных, таких как общий объем произведенного пива, в целях контроля качества и управления запасами. НашMag Meter для жидкостного высокоточного вставного расходомера, простого в установкеявляется отличным выбором для пищевой промышленности и производства напитков, обеспечивая точные выходные сигналы для измерения расхода жидкости.
Факторы, влияющие на выходной сигнал
Несколько факторов могут повлиять на выходной сигнал магнитных измерителей.
Проводимость жидкости
Проводимость измеряемой жидкости является решающим фактором. Для эффективной работы магнитных счетчиков жидкость должна иметь определенный уровень проводимости. Если проводимость жидкости слишком низкая, индуцированное напряжение может оказаться слишком слабым для точного обнаружения, что приведет к неточному выходному сигналу. С другой стороны, если проводимость слишком высока, это может вызвать электрические помехи и повлиять на работу счетчика.
Сила магнитного поля
Сила магнитного поля, создаваемого магнитометром, также влияет на выходной сигнал. Более сильное магнитное поле приведет к более высокому индуцированному напряжению при той же скорости потока жидкости, что может повысить точность измерения. Однако увеличение напряженности магнитного поля также требует большей мощности и может привести к более высоким затратам. Поэтому необходимо найти баланс между силой магнитного поля и потребляемой мощностью.
Установка и обслуживание
Правильная установка и обслуживание магнитных измерителей необходимы для получения точного выходного сигнала. Неправильная установка, например неправильное заземление или неправильное выравнивание труб, может привести к ошибкам в выходном сигнале. Регулярное техническое обслуживание, включая очистку электродов и проверку магнитного поля, также необходимо для обеспечения долгосрочной надежности счетчика.
Заключение
Как поставщик магнитных счетчиков, мы понимаем важность обеспечения высококачественных выходных сигналов. Наши измерители магнитного поля предназначены для обеспечения точных и надежных выходных сигналов, будь то аналоговый выход, например 4–20 мА, или цифровой выход, например Modbus или Profibus. Мы предлагаем широкий ассортимент магнитных счетчиков, подходящих для различных отраслей промышленности и применений, в том числе для измерения воды, расхода жидкости в химической обработке, а также при производстве продуктов питания и напитков.
Если вы ищете надежный магнитный счетчик с точным выходным сигналом, мы рекомендуем вам связаться с нами для приобретения и дальнейшего обсуждения. Наша команда экспертов готова помочь вам выбрать магнитометр, соответствующий вашим конкретным потребностям. Вы также можете изучить нашиПроизводитель погружного расходомерастраницу, чтобы узнать больше о нашей продукции.
Ссылки
- «Справочник по измерению расхода: промышленные образцы и применения» Ричарда В. Миллера.
- «Электромагнитные расходомеры: принципы, конструкция и применение» К.М. Смита.
- Отраслевые стандарты и рекомендации, связанные с измерением расхода, такие как ISO 10790 для электромагнитных расходомеров.
