Привет! Как поставщик вихревых счетчиков, я воочию убедился, насколько важно понимать различные факторы, которые могут повлиять на точность их измерений. Одним из этих ключевых факторов является плотность измеряемой жидкости. В этом блоге я расскажу о том, как плотность жидкости влияет на показания вихревого измерителя и почему так важно сделать все правильно.
Прежде всего, давайте кратко рассмотрим, как работает вихревой счетчик. Вихревой счетчик работает по принципу вихревой улицы Кармана. При обтекании жидкости обтекаемым телом (необтекаемым объектом), находящимся на пути потока, вихри возникают поочередно с обеих сторон обтекаемого тела. Частота образования этих вихрей прямо пропорциональна скорости потока жидкости. Измерив эту частоту, мы можем определить скорость потока жидкости.
Теперь поговорим о плотности. Плотность жидкости играет важную роль в работе вихревого расходомера. Связь между частотой вихреобразования (f), скоростью потока (v) и числом Струхаля (St) определяется формулой (f = St\times v/d), где (d) — характерный размер обтекаемого тела. Хотя эта формула, кажется, учитывает только скорость и геометрические факторы, плотность косвенно влияет на измерение.
В общем, сила, действующая жидкостью на обтекаемый корпус и датчик, обнаруживающий образование вихрей, связана с плотностью жидкости. Жидкость с более высокой плотностью будет оказывать большее усилие на обтекаемый корпус и датчик при той же скорости потока. Это означает, что мощность сигнала датчика будет сильнее при измерении жидкости с высокой плотностью по сравнению с жидкостью с низкой плотностью.
Например, при измерении расхода жидкости, такой как вода (которая имеет относительно высокую плотность), по сравнению с газом, таким как воздух (который имеет гораздо меньшую плотность), вихревой счетчик будет выдавать более надежный и легко обнаруживаемый сигнал для воды. Это связано с тем, что кинетическая энергия жидкости, которая связана с ее плотностью и скоростью, выше для воды при той же скорости потока, что и у воздуха.
Однако это не означает, что вихревые расходомеры не могут точно измерять жидкости с низкой плотностью. Могут, но нам нужно принять некоторые дополнительные соображения. При работе с жидкостями низкой плотности сигнал от вихреобразования может быть слабее. Это может затруднить точное определение частоты вихрей. Чтобы преодолеть эту проблему, нам, возможно, придется использовать более чувствительные датчики или скорректировать конструкцию обтекающего корпуса, чтобы оптимизировать образование вихрей и увеличить мощность сигнала.
Еще одним аспектом, который следует учитывать, является влияние плотности на калибровку вихревого измерителя. Калибровка вихревого расходомера обычно выполняется при определенных условиях, включая известную плотность жидкости. Если фактическая плотность измеряемой жидкости отклоняется от плотности, использованной во время калибровки, это может привести к ошибкам измерения.
Допустим, вихревой счетчик калибруется для определенного газа определенной плотности. Если плотность газа изменяется из-за таких факторов, как изменения температуры или давления, соотношение между частотой образования вихрей и скоростью потока также изменится. Например, если плотность газа уменьшится, сила, действующая на обтекаемое тело, будет меньше, и мощность сигнала уменьшится. Если в счетчике не компенсировано это изменение плотности, он может переоценить или занизить расход.
Для решения этой проблемы некоторые современные вихревые счетчики оснащены функциями компенсации плотности. В этих счетчиках используются дополнительные датчики для измерения плотности жидкости в режиме реального времени и соответствующей корректировки расчета расхода. Это помогает обеспечить точные измерения даже при изменении плотности жидкости.

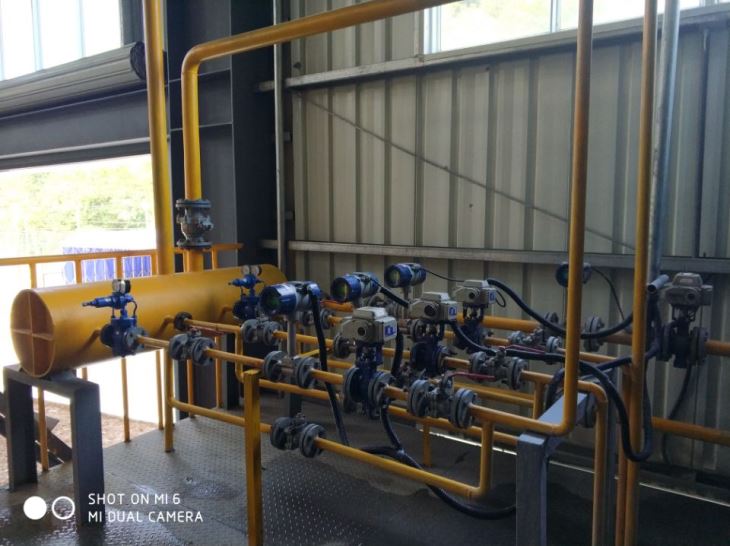

Теперь давайте посмотрим на некоторые практические применения. Например, в паровой промышленности точное измерение расхода имеет важное значение для управления технологическими процессами и управления энергопотреблением. Пар имеет переменную плотность в зависимости от его давления и температуры. ИспользуяВихревой расходомер хорошей производительности для пара с калибровкойможет быть отличным решением. Эти счетчики предназначены для решения задач, связанных с измерением расхода пара, включая переменную плотность. Они часто калибруются для пара и могут иметь возможность компенсации плотности для обеспечения точных показаний.
Аналогичным образом, в нефтегазовой промышленности, где измеряются различные типы жидкостей с различной плотностью, широко используются вихревые счетчики. Будь то измерение расхода сырой нефти (жидкости с высокой плотностью) или природного газа (жидкости с низкой плотностью), понимание того, как плотность влияет на измерения, имеет решающее значение. АРасходомер параилиВихревой расходомер парамогут быть адаптированы к конкретным требованиям этих применений с учетом плотности жидкости.
Таким образом, плотность жидкости оказывает существенное влияние на измерения вихревого измерителя. Это влияет на мощность сигнала, калибровку и общую точность измерения расхода. Как поставщик вихревых счетчиков, мы должны гарантировать, что наши клиенты знают об этих факторах, и предоставить им правильные решения. Будь то использование более чувствительных датчиков для жидкостей с низкой плотностью, реализация функций компенсации плотности или обеспечение правильной калибровки и руководства по установке, мы стремимся поставлять точные и надежные вихревые счетчики для широкого спектра применений.
Если вы ищете вихревой расходомер и хотите узнать больше о том, как выбрать подходящий для вашей конкретной плотности жидкости и области применения, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам принять лучшее решение и обеспечить точные измерения расхода. Свяжитесь с нами для получения дополнительной информации, и давайте начнем разговор о ваших потребностях в закупках.
Ссылки
- «Справочник по измерению расхода: промышленные образцы и применения», Ричард В. Миллер
- «Вихревые расходомеры: принципы, конструкция и применение» различных экспертов отрасли.
